Einsatz

Rundstahlbügel RUB 46 zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen auf dem Montageprofil PRO 46. Rundstahlbügel werden bei horizontaler und vertikaler Rohrführung als Festpunkt und als Führungslager eingesetzt.

Lieferumfang

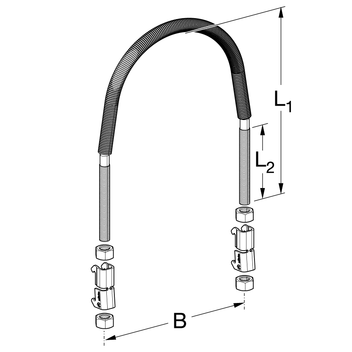

Komplett vormontiert als Set, bestehend aus:
2 x Montageprofilklammer MPK 46
2 x Mutter auf jeder Seite
1 x Rundstahlbügel mit ECT-Schlauch (zur elektro-chemischen Trennung)
1 x Gleitauflage GA 41-46 (beiliegend)

Montage

Beim Einsatz als Führungslager müssen beidseitig oben und unten angeordnete Muttern am Rundstahlbügel festgezogen werden. Dabei sollte das Rohr frei beweglich bleiben.
Bei Festpunkten zuerst die unteren Muttern anziehen, bis die Rohrleitung eingespannt ist. Anschließend die oberen Muttern festziehen. Bei Festpunkten dürfen die zulässigen Kräfte der Bauwerksanbindung und die Biegelasten des Bügels nicht überschritten werden.

Technische Daten
