Montagesystem siMetrix 46

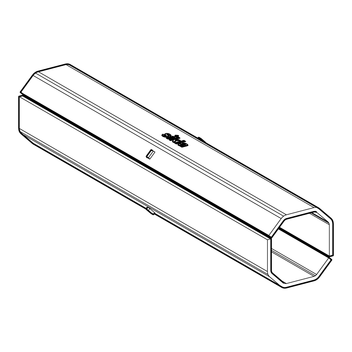

Profilkupplung PK 46
Einsatz

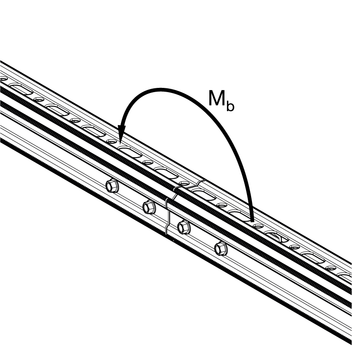

Flexibles Verbindungselement zur Verbindung zweier Montageprofile PRO 46. Das maximal zulässige Biegemoment an der Verbindungsstelle ist zu beachten.
Lieferumfang
Profilkupplung PK 46
8 x Bohrschraube SKB ST 5,5 x 16 HCP
Montage
Verschraubung mit 8 Bohrschrauben SKB ST 5,5 x 16 HCP bei Einhaltung möglichst großer Schraubenabstände für optimale Hebelverhältnisse.
Technische Daten

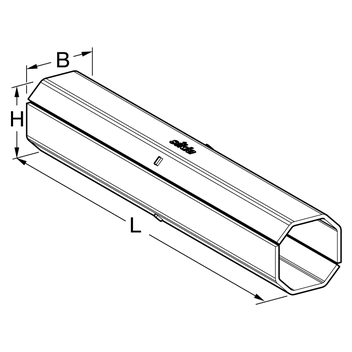

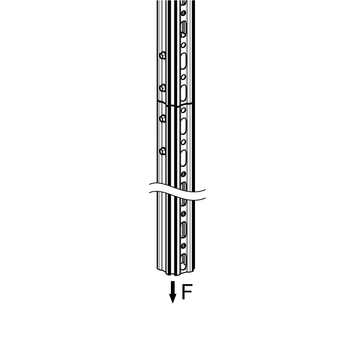

| Typ | L [mm] | B [mm] | H [mm] | Fmax [kN] | Mb,max [kNm] | Schlüsselweite SW |
|---|---|---|---|---|---|---|
| PK 46 | 200 | 35 | 35 | 13,4 | 1,65 | 8 |
| Material: | Stahl, HCP |
