Montagesystem siMetrix 46

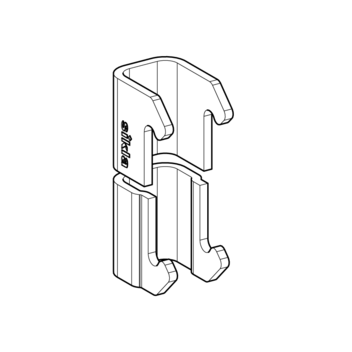

Montageprofilklammer MPK 46

Einsatz

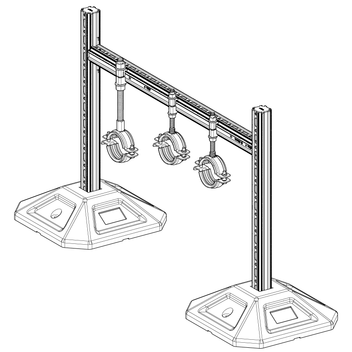

Mit der Montageprofilklammer MPK 46 können Gewindestäbe am Montageprofil PRO 46 seitlich, stufenlos angebunden werden. Eine Höhenverstellung der Rohrschelle ist nicht limitiert. Durch den geringen Bauraumbedarf bei versetzter Profilseitenmontage können die Schellenohren überlappend zueinander positioniert werden.

Montage

Die Montageprofilklammer MPK 46 einseitig einhängen und durch mittiges Drücken aufschnappen. Anschließend den Gewindestab durchstecken, die benötigte Höhe einstellen und mit jeweils einer Mutter oben und unten kontern.

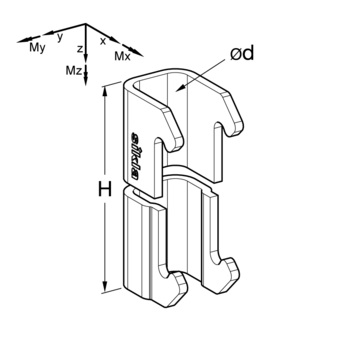

Technische Daten

Typ
d
[mm]
H
[mm]
± Vx,zul
[kN]
± Vy,zul
[kN]
± Vz,zul
[kN]
M8 9 45 0,5 0,84 2,93
M10 11 45 0,5 0,84 2,93
M12 13 45 0,5 0,84 2,93
M16 17 45 0,5 0,84 2,93

Anzugsmoment:
15 Nm
Material:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
M80,02200 803862
M100,03100 803863
M120,03100 803864
M160,04100 803865
