siFramo 100

Profilkupplung PK F 100 4kt HCP

Einsatz

Flexibles Verbindungselement für Trägerprofile TP F 100, insbesondere zur Verlängerung bei senkrechter Einbaulage.

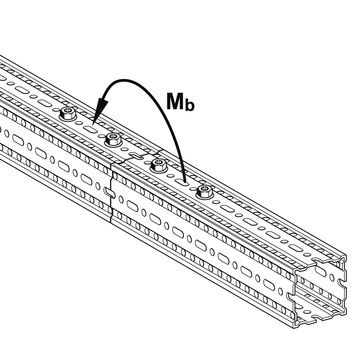

Bei Verlängerung waagerechter Profile ist das zulässige Biegemoment an der Verbindungsstelle, ähnlich wie bei Schienenkupplungen, zu beachten.

Montage

Verschraubung mit 2 x 4 Formlockschrauben FLS F bei Einhaltung möglichst großer Schraubenabstände für optimale Hebelverhältnisse.

Hinweis:
Die Montage der Formlockschrauben FLS F muss auf zwei Seiten mit einem Abstand von mindestens 100 mm und weitgehend symmetrisch erfolgen. Zur Übertragung des Biegemoments müssen die Formlockschrauben FLS F in der Ebene des Kraftflusses angeordnet werden, um das Rohrleitungsgewicht effektiv zu halten – bei horizontalen Traversen also oben und unten anstatt seitlich.

Technische Daten

Typ
L
[mm]
H
[mm]
B
[mm]
Fmax
[kN]
Mbmax
[kNm]
PK F 100 4kt 442,5 90 90 10,0 0,5

Material:
Stahl, HCP

Zulassungen / Konformität

TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
PK F 100 4kt3,41 400390
