Rohrlager
Festpunktset XS
Einsatz

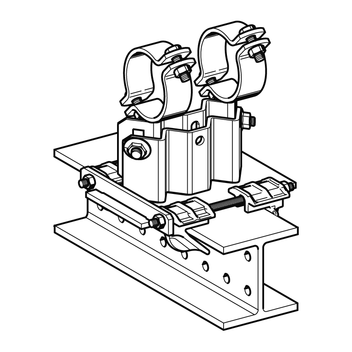

Modifikation der Loslager zu Festpunktlagern. Die Gleitplatte ist zu demontieren.
Max. Trägerflanschdicke t ≤ 30 mm
Lieferumfang

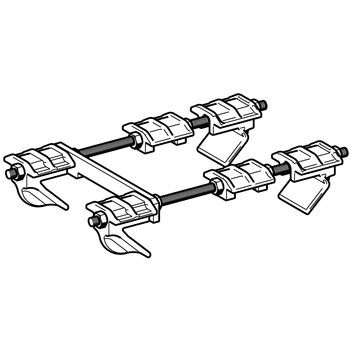

Vormontiertes Festpunktset bestehend aus:
4 Spannhaken
2 Gewindestifte
1 Festpunktquersteg
2 Abhebesicherungen (XS 280/300)
Sechskantmuttern:
je 4 bei XS 80/120 und XS 140/160
je 6 bei XS 180/220 und XS 240/260
10 bei XS 280/300
Montage
Festpunktkräfte in axialer Richtung können nur bei fachgerechter Verwendung von Durchrutschsicherungen (z.B. Knaggen) erreicht werden. Diese müssen bei der Auslegung der Rohrleitung vorgesehen werden und liegen in der Verantwortung des Rohrleitungsherstellers.
Technische Daten
|
Flanschdicke [mm] | Trägerbreite 80 - 220 mm Anzugsmoment [Nm] | Trägerbreite 221 - 300 mm Anzugsmoment [Nm] |
|---|---|---|
| 5 - 10 | 40 | 15 |
| 11 - 20 | 25 | 15 |
| 21 - 30 | 20 | 15 |
| Material: | |
| Blechteile: | Stahl, HCP |
| Gewindestifte, Muttern: | Stahl, HCP |
| Spannhaken: | Guss, HCP |
Auch erhältlich mit DUALSHIELD C5H-Oberfläche für hochkorrosive Atmosphären.
Zulassungen / Konformität
Fremdüberwachung Rohrlager PDF | 213.4 KB
