Rohrlager

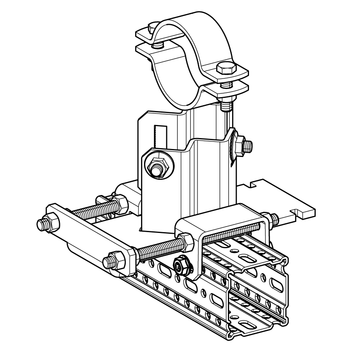

Axialstopp AS F

Einsatz

Modifikation der Simotec Loslager zu einem einseitigen Axialstopp auf siFramo Profilen. Das Lager kann sich weiterhin frei in Rohrachse bewegen und wird lediglich in dieser gezielt limitiert. Hierdurch wird ein definierter Gleitweg gewährleistet.

Lieferumfang

Axialstop AS F bestehend aus:
1 Festpunkthalter
1 Axialstopp
2 Gewindestifte M12
8 Sechskantmuttern M12 - 8

Montage

Die Gleitplatte des Loslagers wird demontiert. Anbindung des Axialstopps an das Trägerprofil F 80 bzw. F 100 mit 4 Formlockschrauben FLS F. Der gewünschte Gleitweg kann flexibel über die Muttern bis zum maximalen Überstand von 125 mm eingestellt werden. Dies entspricht der halben Gleitplatte zur Profilkante. Kräfte in axialer Richtung können nur bei fachgerechter Verwendung von Durchrutschsicherungen (z. B. Knaggen) erreicht werden. Diese müssen bei der Auslegung der Rohrleitung vorgesehen werden und liegen in der Verantwortung des Rohrleitungsherstellers.

Technische Daten

Lastaufnahmen entsprechen den Werten des Festpunktwinkels XW F (siehe hierzu die Dokumentation im Katalog), in Achsrichtung jedoch maximal 12 kN je Axialstopp.

Material:
Stahl, HCP
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.
AS F 801,61 802787
AS F 1001,81 802788
