Baugruppe BG99 F80-1/2"
Einsatz
Eine Baugruppe zur festen Rohranbindung mit der gedämmten Kälteschelle 175 CoolHot für Kälte-, Kaltwasser- und Heizungsanlagen. Die Baugruppe ist auf den Einsatz mit dem Trägerprofil TP F 80 abgestimmt. Die Befestigung erfolgt mittels Formlockschrauben FLS F, die Höhenanpassung über das Gewinderohr 1/2".
Lieferumfang
Jede Baugruppe ist vorkonfektioniert verpackt und etikettiert.

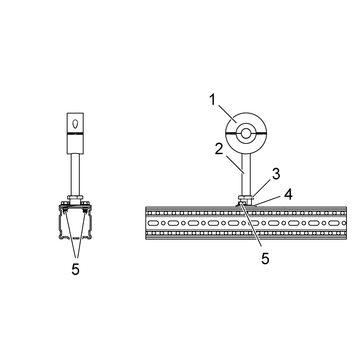

Stückliste:
Pos. 1 Kälteschelle 175 CoolHot
Montagekit MKit F 80 1/2" bestehend aus:
Pos. 2 Gewinderohr GR 1/2" x 200
Pos. 3 Gegenmutter NT G 1/2"
Pos. 4 Grundplatte GPL F80-1/2"
Pos. 5 Formlockschraube FLS F
Montage
Die Montage der einzelnen Komponenten zu einer Baugruppe erfolgt im Zuge der Rohrmontage auf der Baustelle.
Technische Daten
Lmax,vertikal = 200 mm
Lmax,horizontal = 150 mm
| Material: | |
| Verbindungsteile: | Stahl, HCP |
| Schrauben und Muttern: | Stahl, HCP |
| Dämmkörper: | PUR-Schaum (250 kg/m3 , B2) |
| Wärmeleitfähigkeit: | λ = 0,045 W/mK (0°C) |
| Diffusionswiderstand: | µ > 1000 (EN 12086) |
| Einsatzbereich: | -50°C bis +180°C |
