Montagesystem siMetrix 46

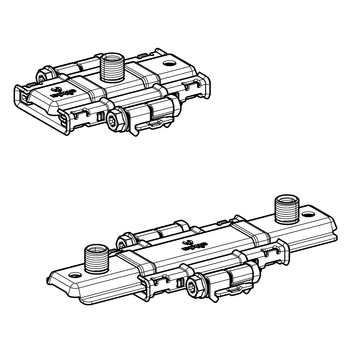

Gleitsatz GS H3G-PL 46
Einsatz
Gleitsatz für Einzel- und Doppelhalterung zur Erstellung von Führungslagern auf siMetrix Montageprofil PRO 46 oder direkt am Baukörper. Variable Anschlussmöglichkeiten je nach Belastung durch 3G-Mutter: M10, M16 und 1/2".
Montage
Bei geständerter Montage ab DN 100 ist bei beiden Gleitsätzen eine Gegenmutter G 1/2" auf die 3G-Schweißmutter zu montieren.
Technische Daten

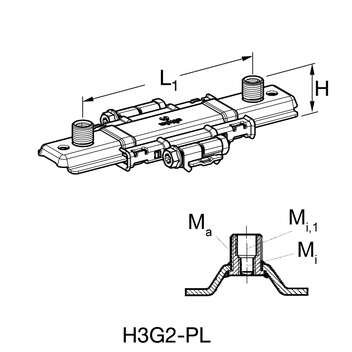

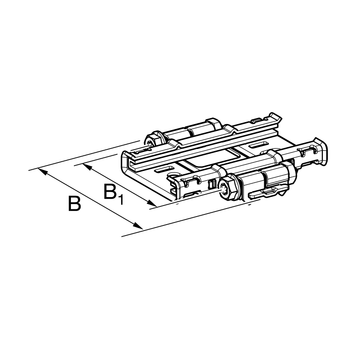

Typ | L [mm] | H [mm] | L1 [mm] | B [mm] | B1 [mm] | Mi | Mi,1 | Ma |
---|---|---|---|---|---|---|---|---|
H3G-PL 46 | 155 | 43 | - | 138 | 109 | M10 | M16 | 1/2" |
H3G2-PL 46 | 280 | 43 | 200 | 138 | 109 | M10 | M16 | 1/2" |
Typ | Vz,zul [kN] | - Vz,zul [kN] | ± Mx,zul [kNm] |
---|---|---|---|
GS H3G-PL 46 | 11,04 | 3,45 | 0,13 |
GS H3G2-PL 46 | 11,04 | 3,45 | 0,13 |
Dauertemperatur-Belastung Gleitsatz: | 130°C |
Haftreibungszahl µ0: | 0,07 |
Gleitreibungszahl µ: | 0,07 |
Anzugsmoment siMetrix Schrauben: | 15 Nm |
Material: | |
Grundkörper und Gleitschlitten: | Stahl, HCP |
Gleitschiene: | Polyamid, glasfaserverstärkt, MoS2 beschichtet |
Typ | max. Hebelarm [mm] | max. Gleitweg s [mm] |
---|---|---|
H3G-PL 46 | 500 | 100 |
H3G2-PL 46 | 500 | 140 |
