Montagesystem siMetrix 46
Adapterplatte AP 46
Einsatz
Ermöglicht die Anbindung einer Auslegerkonsole AK 46 oder eines WBD-Halters 46 an Stahlträgern der Trägerflanschbreiten 80 bis 120 mm.

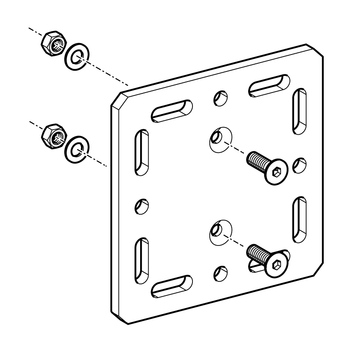

Lieferumfang
Adapterplatte
Montageset AP:
2 Senkschrauben M10 x 35 - 8.8
2 Sechskantmuttern M10
2 Unterlegscheiben
Montage
Formschlüssige Verbindung von Adapterplatte mit Auslegerkonsole AK 46 oder WBD 46 mittels Senkschrauben und Muttern. Kraftschlüssige Befestigung an Stahlträgern über Montageset MS 5P M12 S.

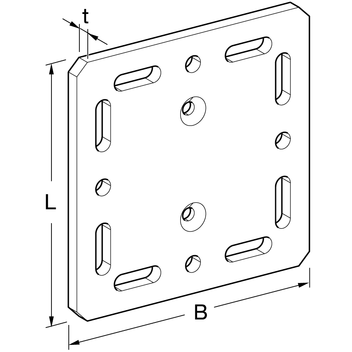

Technische Daten
| L [mm] | B [mm] | t [mm] | Lochung für | Anbindung an Trägerflanschbreite [mm] | Anzugsmoment Befestigungsset [Nm] |
|---|---|---|---|---|---|
| 220 | 220 | 12 | M12 | 80 - 120 | 81 |
| Material: | |
| Adapterplatte: | Stahl, HCP |
| Schrauben: | DIN EN ISO 10642 Stahl, Festigkeitsklasse 8.8, HCP |
| Mutter: | Stahl, Festigkeitsklasse 8, HCP |
| U-Scheiben | Stahl, HCP |
