Inovativni
sustavi proizvoda

Montageschienen und Zubehör

Montageschiene MS 41-75/65/3,0

Montageschiene MS

Zulässige Lastwerte bei zentrischer Lasteinleitung

L
[cm]

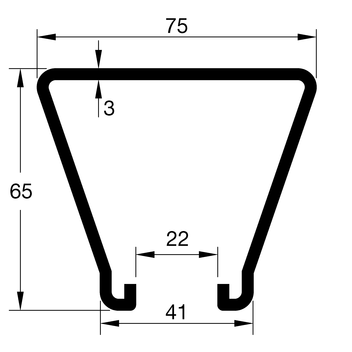

41-75/65/3,0
[N]

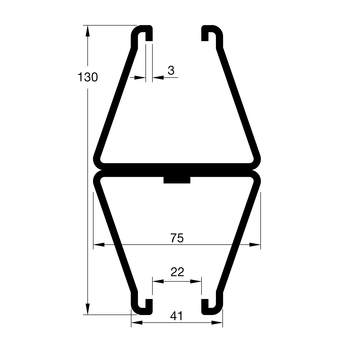

41-75/65/3,0 D
[N]
20 30089 86032
40 15037 43002
60 10017 28653
80 7504 21474
100 5994 17162
120 4986 14285
140 4265 12227
160 3722 10682
180 3300 9478
200 2960 8512
220 2682 7721
240 2449 7060
260 2208 6499
280 1886 6018
300 1626 5599
320 1412 5231
340 1233 4906
360 1083 4615
380 954 4354
400 844 4119
420 748 3905
440 664 3682
460 590 3336
480 524 3031
500 465 2760
520 412 2519
540 365 2302
560 321 2108
580 282 1932
600 246 1772

Berechnung gem. RAL GZ-655-C und
unter Einbezug der Eigenlasten.

σzul ≤ 185 N/mm2
f ≤ L/200
