Konsolen, Grundplatten und Montagewinkel

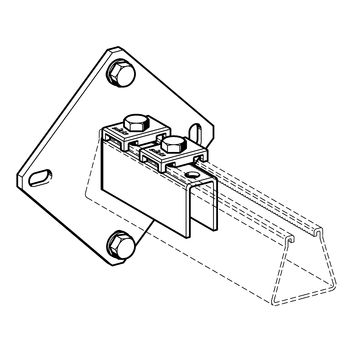

WBD-Halter 41-75/65
Lastdiagramm für Kombination mit Montageschiene 41-75/65/3,0

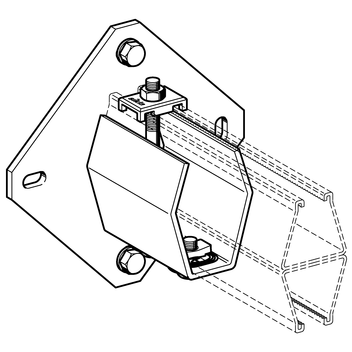

WBD-Halter 41-75/65 D

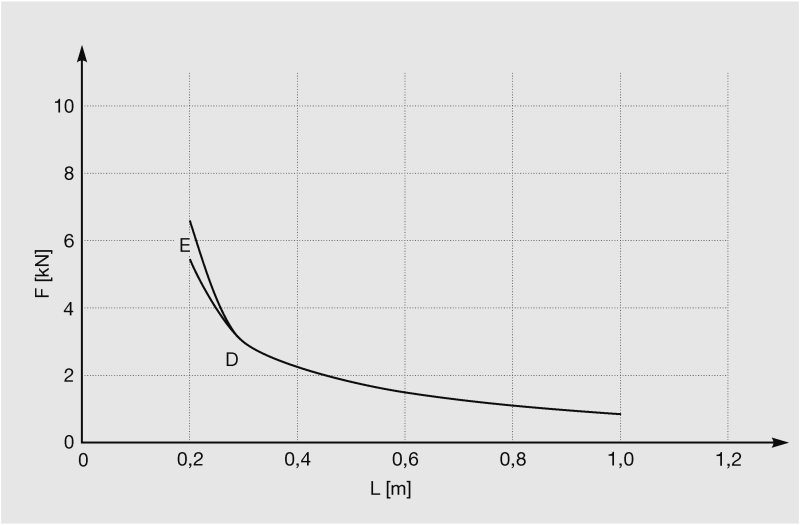

Lastdiagramm für Kombination mit Montageschiene 41-75/65/3,0 D
Restriktionen σzul ≤ 160 N/mm2 fzul ≤ L/100 für L > 300 mm fzul ≤ 3 mm für L = 200 ... 300 mm | Ankerlasten A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN |
