siklasicher.

Einsatz

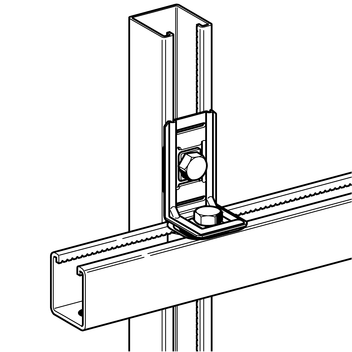

Komplett-Verbindungselement insbesondere bei Rahmenkonstruktionen aus Montageschienen.

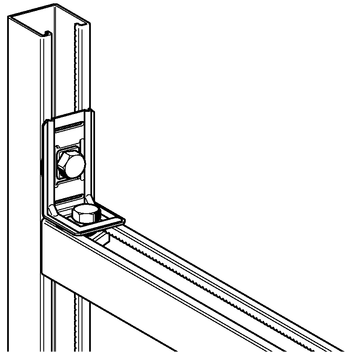

  • Schnell-Verbindungstechnik für 90°-Knoten des Schienensystems 41.

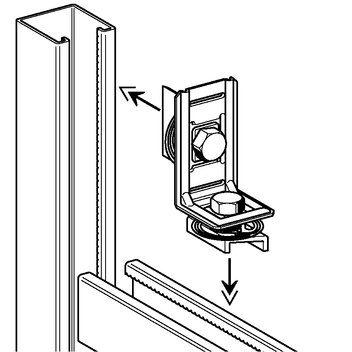

  • Verriegelt ganz automatisch durch Druck auf den Schraubenkopf und fixiert zugleich das Eigengewicht.
  • Sichere form- und kraftschlüssige Verbindung. Gezahnte Gewindeplatte mit Spannschraube M10. Hohe Steifheit durch ideale Formgebung.

Technische Daten

Nennlast:
F = 4,0 kN als mittige Last je Traverse mit 2 CC-Verbindern 90°
Anzugsdrehmoment:
40 Nm
Material:
Stahl, bandverzinkt nach DIN EN 10346 / galvanisch verzinkt
TypG
[kg]
Verp.
[Stück]
Artikel-
Nr.

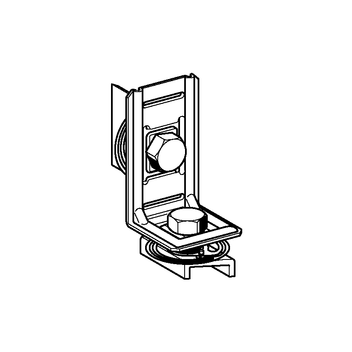

CC 41-90°0,1525 180236
