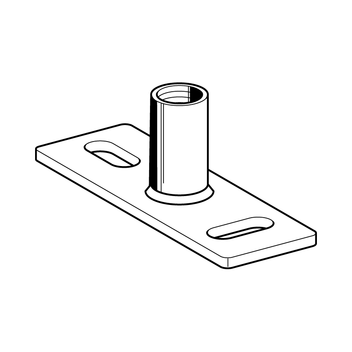

Grundplatte GPL Siaqua
Einsatz

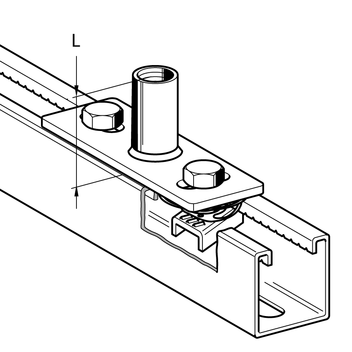

Wand-, Decken- und Bodenbefestigungen an Betonbaustoffen mit konstantem Abstand zum Rohr durch direktes Eindrehen der Stabil D-3G Rohrschelle(n) in die Grundplatte. So können leichte Festpunktkonstruktionen realisiert werden.
Technische Daten
| Typ | Normalkraft (N) [kN] | Biegemoment (My) [Nm] | Biegemoment (Mz) [Nm] |
|---|---|---|---|
| GPL Siaqua M16 | 10,68 | * 70,30 | * 70,30 |
| GPL Siaqua 1/2" | 11,81 | * 95,00 | * 95,00 |
| GPL Siaqua 1/2" Stabil | 29,35 | * 95,00 | * 95,00 |
* = Begrenzung durch Belastbarkeit des Gewindestabes oder Gewinderohres.
| Material: | Stahl, galvanisch verzinkt |
