Einsatz

Für die Herstellung von Festpunktkonstruktionen an Sikla Montageschienen mit konstantem Abstand zum Rohr durch direktes Eindrehen der Stabil D-3G Rohrschelle(n) in die Fixpunktadaption.

Lieferumfang

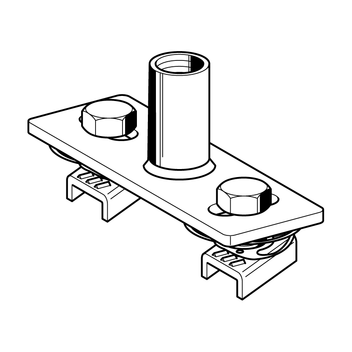

Fixpunktadaption komplett vormontiert.

Montage

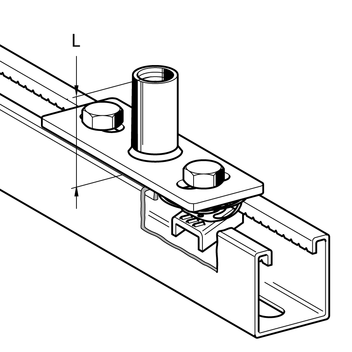

Die komplettierte Fixpunktadaption wird in die Schienenöffnung eingedrückt und verriegelt dabei automatisch. Bei der Positionierung des Abstandes zur nächsten Befestigung wird die Adaption in der Schiene verliersicher geführt. Abschließend werden die Sechskantschrauben festgezogen.

Technische Daten

Material:
Stahl, galvanisch verzinkt
TypAbmessung
L x B x s
[mm]
L
[mm]
Langloch
d x a
[mm]
Lochmitten-
abstand l
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
M16120 x 40 x 44111 x 25800,291 602321
1/2"120 x 40 x 44111 x 25800,311 602401
1/2" Stabil120 x 40 x 84112,5 x 25800,521 600953
