Gleiter

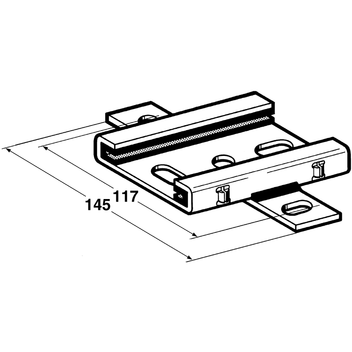

Gleitsatz GS CC - 2G-PL
Einsatz
Gleitsatz für Einzel- und Doppelhalterung in versorgungstechnischen Anlagen zur Montage auf Sikla Montageschienen.
Jede Kombination mit den Rohrschellen Ratio S und Stabil D-3G ist durchführbar.
Variable Anschlussmöglichkeiten mit den Rohrschellen zwischen M10 und R1". Adapter für diese Anschlussvarianten siehe Adapter IG/IG. Gleitgeräuschdämmung durch Gleitschienen aus glasfaserverstärktem Polyamid.
Lieferumfang
Gleitsatz inkl. vormontierter CC-Baugruppe.
Montage
Verriegelung in der Schiene durch Druck auf den Schraubenkopf; anschließend festziehen - fertig!
Technische Daten
| Zulässige Belastung Deckenmontage: | 0,6 kN |
| Zulässige Belastung Bodenmontage: | 1,2 kN |
| Hebelarm Lmax: | 150 mm |
| Max. Gleitweg Typ 2G-PL: | 85 mm |
| Max. Gleitweg Typ 2G2-PL: | 140 mm |
| Dauertemperatur-Belastung: | 130°C |
| Haftreibungszahl µ0: | 0,18 |
| Gleitreibungszahl µ: | 0,14 |
| Material: | |
| Grundkörper und Gleitschlitten: | Stahl, galvanisch verzinkt |
Zulässige Belastung FZ * bei Brandbeanspruchung
| FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|
| ≤ 600 | ≤ 430 | ≤ 280 | ≤ 200 |
FZ = max. zulässige Zuglast
* Die Tragfähigkeit der verwendeten Verbindungselemente ist zu berücksichtigen. Dies gilt insbesondere bei Brandbeanspruchung.
