Edelstahl

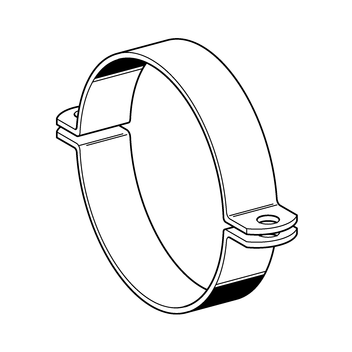

Stabil D - VA

Einsatz

Für alle versorgungstechnischen Anlagen in Industrie, Wohnungsbau und im kommunalen Bereich.

Lieferumfang

Zweiteilige Rohrschelle, ohne Spannschrauben und ohne Schweißmutter.

Technische Daten

Spannbereich
[mm]
max. zul.
Belastung [Zug)
Materialstärke
[mm]
15 - 72 3,5 kN 25 x 3,0
76 - 129 4,5 kN 30 x 3,0
133 - 219 7,0 kN 40 x 3,0
247 - 329 8,0 kN 40 x 4,0

Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. Rohrdurchmessers, ermittelt.

Material:
Edelstahl V4A
Spannbereich
[mm]
DNSpann-
schrauben

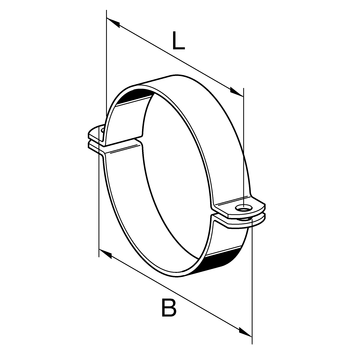

B
[mm]
L
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
15 - 193/8"M8 x 2560420,0750 145723
20 - 241/2"M8 x 2561430,0850 145732
25 - 303/4"M8 x 2570520,0950 145741
31 - 351"M8 x 2576580,1050 145750
36 - 41M8 x 2580620,1150 145769
40 - 451 1/4"M8 x 2585670,1250 145778
48 - 531 1/2"M8 x 2597790,1450 145787
54 - 59M8 x 25102840,1550 145796
60 - 652"M8 x 25104860,1750 145802
67 - 72M8 x 25114960,1825 145811
76 - 812 1/2"M10 x 301381080,2525 145820
82 - 87M10 x 301431130,2725 145839
88 - 933"M10 x 301481180,2825 145848
102 - 108M10 x 301651350,3425 145866
110 - 1164"M10 x 301691390,3625 145875
124 - 129M10 x 351851550,3925 145893
133 - 1405"M12 x 352161800,6010 145909
149 - 155M12 x 352291930,5610 145927
159 - 1656"M12 x 352402040,7010 145936
167 - 173M12 x 352462100,7410 145945
176 - 182M12 x 352602240,7810 145954
188 - 194M12 x 352732370,8310 145963
199 - 205M12 x 352822460,8710 145972
210 - 2198"M16 x 452972610,9910 414733
247 - 253M16 x 453352991,1410 413725
271 - 27710"M16 x 503643281,2110 413734
312 - 318M16 x 453993631,3510 413743
322 - 32912"M16 x 454063701,4010 413752
