Dachabläufe

Notablauf SuperDrain 64 DN70

Einsatz

Hochleistungsdachablauf nach DIN EN 1253 für die Notentwässerung bei Druckströmungsentwässerungs-Systemen.

Lieferumfang

Wärmegedämmtes Grundelement mit werksseitig aufgeschweißter Bitumenmanschette (500x500x5mm), Flanschring und waagerechtem (3 Grad abgewinkeltem) Ablaufstutzen, höhenverstellbarem Anstauelement und SuperDrain-Einsatz mit verschraubtem Laubfangkorb (øa = 262 mm).

Montage

Dampfsperrbahn bzw. Dachabdichtungsbahn mit dem vom jeweiligen Hersteller empfohlenen Verfahren, bauseits anschließen. Anstauhöhe von 55 mm durch drehen des roten Anstauelements einstellen. Weitere Hinweise siehe Montageanleitung.

Anschluss an Rohrsystem mittels PE-HD Steckmuffe, PK-NG-Rohr oder -Formstück. Es wird empfohlen, die Verbindung gegen Herausziehen mittels PK-NG-ASV 75 zu sichern.

Technische Daten

Typ
Nennleistung
passend für
N 64 DallBit 18,7 l/s bituminöse Dampfsperr- bzw.
Dachabdichtungsbahnen

Material:
Grundkörper
Polypropylen (PP), UV-stabilisiert
Flanschring:
Edelstahl

Zulassungen / Konformität

Der Dachablauf erfüllt die technischen Regeln nach DIN EN 1253.

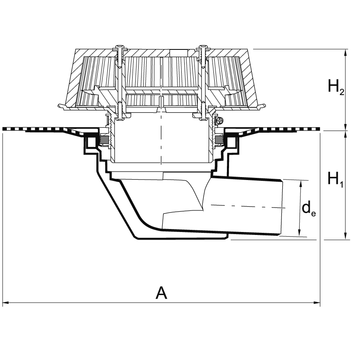

Typde
[mm]
A
[mm]
H1
[mm]
H2
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
N 64 DallBit755001481293,281 671660
