Dachabläufe

Dachablauf SDA SuperDrain 62 DN70

Einsatz

Hochleistungsdachablauf nach DIN EN 1253 für die Hauptentwässerung bei Druckströmungsentwässerungs-Systemen.

Lieferumfang

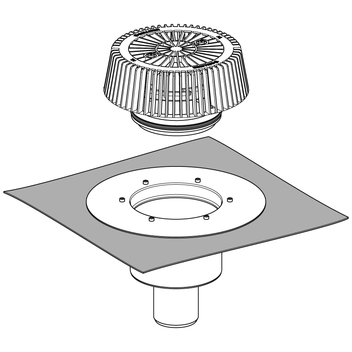

SuperDrain 62 DallBit:
Wärmegedämmtes Grundelement mit werksseitig aufgeschweißter Bitumenmanschette (500x500x5 mm), Flanschring und senkrechtem Ablaufstutzen, SuperDrain-Einsatz mit verschraubtem Laubfangkorb (øa = 239 mm).

SuperDrain 62 FPO-PP und PVC:
Wärmegedämmtes Grundelement mit extra breitem Flansch und senkrechtem Ablaufstutzen, SuperDrain-Einsatz mit verschraubtem Laubfangkorb (øa = 239 mm).

Montage

Dampfsperrbahn bzw. Dachabdichtungsbahn mit dem vom jeweiligen Hersteller empfohlenen Verfahren, bauseits anschließen. Weitere Hinweise siehe Montageanleitung.
Durchmesser für Deckendurchbruch siehe Typentabelle, Maß "D",

Anschluss an jeweiliges Rohrsystem mittels PE-HD Steckmuffe, PK-NG-Rohr oder -Formstück. Es wird empfohlen, die Verbindung gegen Herausziehen mittels PK-NG-ASV 75 zu sichern.

Technische Daten

Typ
Nennleistung
passend für
62 DallBit 17,4 l/s Bituminöse Dampfsperr- bzw. Dachabdichtungsbahnen
62 FPO-PP 17,4 l/s FPO Dampfsperr- bzw. Dachabdichtungsbahnen
auf Werkstoffbasis Polypropylen (PP) und PE Dampfsperrbahnen
62 PVC 17,4 l/s PVC Dampfsperr- bzw.
Dachabdichtungsbahnen

Material:
Grundkörper 62 DallBit / 62 FPO-PP:
Polypropylen (PP), UV-stabilisiert
Grundkörper 62 PVC:
PVC
Flanschring (nur 62 DallBit):
Edelstahl

Zulassungen / Konformität

Der Dachablauf erfüllt die technischen Regeln nach DIN EN 1253.

Typde
[mm]
A
[mm]
D
[mm]
H1
[mm]
H2
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
62 DallBit75500265158763,081 671257
62 FPO-PP75360170217781,901 671103
62 PVC75360170158802,081 671479
