High Corrosion Protection
Stabil D-2G/-3G VdS/FM HCP
Einsatz
Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen.
Lieferumfang

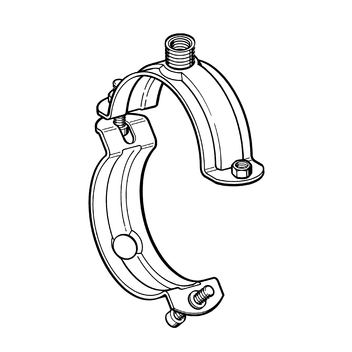

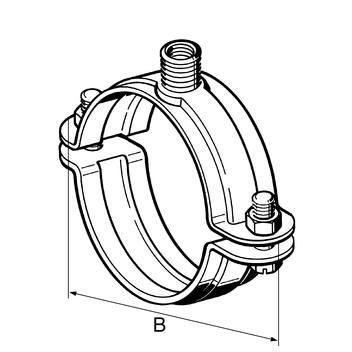

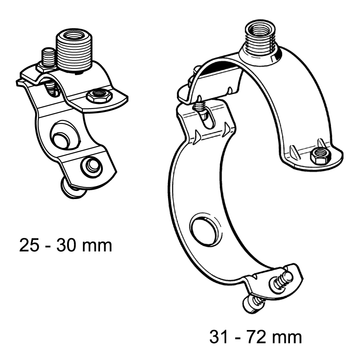

Größe 25 bis 129 mm in Gelenkausführung mit angeschweißten Muttern für die Spannschrauben. Spannschraube auf der Gelenkseite vormontiert, auf der Gegenseite durchgesteckt und gegen Herausfallen gesichert. Ab Größe 133 mm sind die Spannschrauben und die dazugehörigen Muttern lose beigelegt.
Technische Daten
|

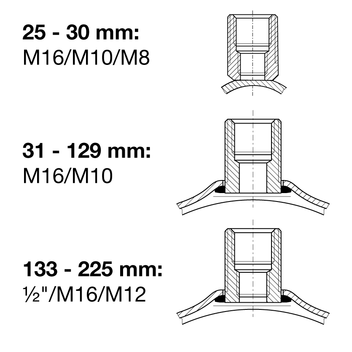

Spannbereich [mm] | max. zul. Belastung (Zug) |
|---|---|
| 25 - 30 | 2,0 kN |
| 31 - 129 | 5,0 kN |
| 133 - 173 | 8,0 kN |
| 176 - 225 | 12,5 kN |
| Material: | Stahl, HCP |
Zulassungen / Konformität
VdS-Anerkennung Nr. G4920027, * = FM Approval
VdS - Stabil D-3G - G4920027 PDF | 1.3 MB FM - Rohrschellen Stabil D und Stabil D-3G PDF | 693.3 KB Approval Statement Stabil D-2G PDF | 16.9 KB
