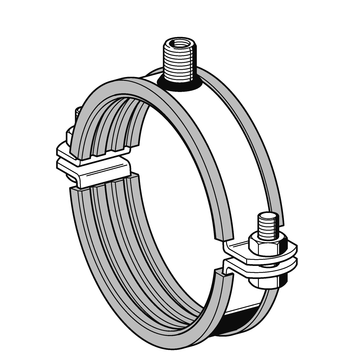

Stabil D-2G/-3G Silikon VA
Einsatz
Zur Befestigung von Rohrleitungen in versorgungstechnischen Anlagen; besonders geeignet zur schallentkoppelten Rohrbefestigung auch bei Schallschutzanforderungen nach DIN 4109.
Lieferumfang
Zweiteilige Rohrschelle mit Spannschrauben und Muttern (lose beigelegt).
Montage
Geeignet für Einpunktbefestigung direkt mittels Gewindestange oder Verbindung über einen Adapter zu Sikla Gewinderohr bis 1".
Technische Daten
|

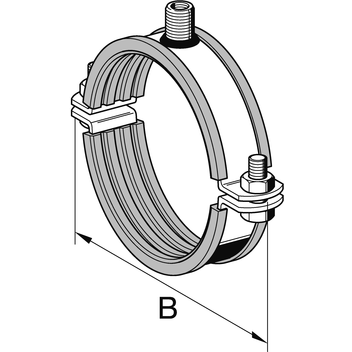

Spannbereich [mm] | max. zul. Belastung (Zug) | Anzugsmoment [Nm] |
|---|---|---|
| 18 - 63 | 1,5 kN | 3 |
| 74 - 114 | 2,0 kN | 5 |
| 133 - 168 | 4,0 kN | 10 |
| 198 - 219 | 6,0 kN | 20 |
Die max. zul. Last wurde unter Anwendung statistischer Methoden aus den Bruchlasten, unter Einhaltung einer max. zul. Verformung von 1,5 mm bzw. 2 % des max. spannbaren Rohrdurchmessers, ermittelt.
| Material: | |
| Rohrschelle: | Edelstahl A4 |
| Schalldämmeinlage: | Silikon, rot (Profilgummi Silikon siehe Kap. Schalldämmelemente) |
Zulassungen / Konformität
 | Dieses Produkt wurde mit dem Gütezeichen "Rohrbefestigung" ausgezeichnet und unterliegt der Fremdüberwachung nach RAL GZ-655. |
Alle Typen, unabhängig von Lager- oder Beschaffungsware, siehe PDF "Typentabelle Stabil D-2G/-3G Silikon VA gesamt".
Typentabelle Stabil D-2G/-3G Silikon VA gesamt PDF | 189.3 KB
