Montagesystem siMetrix 46
Spannbügel SB 46
Einsatz

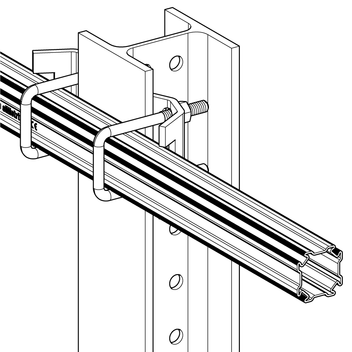

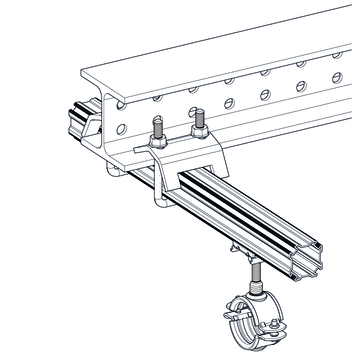

Verbindungselement zur beidseitigen Befestigung des Montageprofils PRO 46 an Stahlträgern. Einfache Realisierung von Traversen oder Auslegern.
Lieferumfang
Gewindebügel M10
Platte
2 Flanschmuttern M10
Montage
Spannbügel immer paarweise verwenden.
Geeignet für Trägerflanschdicken von 1 - 30 mm.
Technische Daten
| Typ | Gewinde | Anzugsmoment [Nm] | Fz je Spannbügel [kN] | Fy [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|---|
| SB 46 M10 | M10 | 20 | 6,26 | * | * | * |
* Für die zulässigen Querkräfte und Momente bitte in der siMetrix Anwenderrichtlinie das passende Typical in der entsprechenden Dimension vergleichen.
| Material: | Stahl, FK 8.8, HCP |
