Armaturen

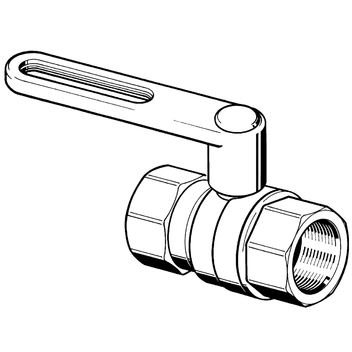

Kugelhahn KGH 594 Multilogo

Einsatz

Geeignet für Kalt- / Warmwassersysteme, Heizungssysteme (Heißwasser), Solaranlagen, Dampf, Öl, Druckluft und Gas (DVGW- / SVGW- zertifiziert nach DIN EN 331 bis 2"). Gemäß UBA-Liste für Trinkwasser geeignet. DVGW zertifiziert nach DIN EN 13828 bis 2".
Bei Verwendung von Wasserzugabestoffen oder besonderen Anwendungen kontaktieren Sie bitte unseren Kundenservice."

Lieferumfang

Ohne Beschriftungsleiste und Abdeckkappe.

Montage

Allgemeine Informationen zur Installation von Kugelhähnen und Schnellentlüftern, sind im Downloadbereich auf www.sikla.at unter Einbauvorschriften zu finden.

Technische Daten

Kugelhahn mit vollem Durchgang, Gewinde IG / IG nach ISO 7-1

Temperaturbereich:
- 10°C bis + 150°C ... 3/8" bis 2"
(Druckabhängig)
- 20°C bis + 60°C ... 3/8" bis 2" (Gas)
Nenndruck:
3/8" bis 2" ... PN 40
(Temperaturabhängig)
3/8" bis 2" ... PN 10 (Trinkwasser)

3/8" bis 2" ... PN 5 (Gas)

Material:
Körper:
Messing CW617N (CuZn40Pb2), blank
Kugel:
Messing CW617N (CuZn40Pb2), verchromt
Spindel:
Messing CW617N (CuZn40Pb2); ausblassicher, von innen montiert
Kugeldichtung:
PTFE
Spindeldichtung:
O-Ringe FKM, doppelt, von 3/8" ... 2"
Hebelgriff:
Alu, rot

Zulassungen / Konformität

DVGW / SVGW nach DIN EN 331 (Gas) 3/8" bis 2"
DVGW nach DIN EN 13828 (Trinkwasser) 3/8" bis 2

TypBaulänge
[mm]
Gewindetiefe
[mm]
G
[kg]
Verp.
[Stück]
Artikel-
Nr.
594 MLG - 3/8"5011,40,162 407507
594 MLG - 1/2"6215,00,242 407516
594 MLG - 3/4"7116,30,372 407525
594 MLG - 1"8319,10,652 407534
594 MLG - 1 1/4"9821,40,882 407543
594 MLG - 1 1/2"11021,41,362 407552
594 MLG - 2"13325,72,282 407561
