Dachablauf SDA Classic
Einsatz
Dachablauf für Freispiegelentwässerungs-Systeme aus PUR-Integralschaum für die Hauptentwässerung nach DIN EN 1253.
Lieferumfang

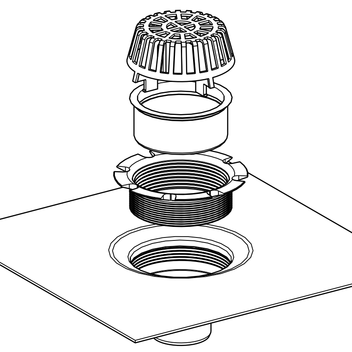

Grundelement GET, Laub- und Kiesfang LKF Classic (ø a = 170mm), Anschlusselement AEH und Dichtung Grundelement DU GET.
Montage
Die verwendete Dachabdichtungsbahn wird an die integrierte Anschlussmanschette, mit dem vom jeweiligen Hersteller empfohlenen Verfahren, bauseits angebunden.
Der Anschluss an das PE-HD Abflussrohr erfolgt beim Typ 75 durch eine Steckmuffe mit Schnappring (Steckmuffe SM), so dass ein längskraftschlüssiger Übergang zum Rohrsystem entsteht. Bei den Typen 110 und 125 erfolgt der Anschluss mit herkömmlicher PE-HD Steck- oder Langmuffe. Die Auszugssicherung erfolgt mittels Rohrschelle am Rohrleitungssystem.
Technische Daten
| Typ | max. Abfluss | passend für |
|---|---|---|
| Classic 75 B | 12 l/s* | Bitumen B |
| Classic 110 B | 12 l/s* | Bitumen B |
| Classic 125 B | 12 l/s* | Bitumen B |
* Maximaler Regenwasserabfluss gegebenfalls abweichend (Anstauhöhe beachten). Abflussleistung der Fallleitung bauseits prüfen!
| Material: | |
| Grundelement GET: | PUR-Integralschaum, gelb |
| Funktionsteil: | PP, schwarz, EPDM-Dichtung |
Zulassungen / Konformität
Der Dachablauf SDA Classic erfüllt gemäß Prüfung durch die LGA Bautechnik GmbH die technischen Regeln nach DIN EN 1253.
